In Mönchengladbach sehen wir immer wieder, dass bei Neubaugebieten auf der Rheinterrasse oder in der Niersniederung zuerst der Grundriss geplant und dann erst der Baugrund untersucht wird. Genau andersherum wäre richtig. Die Stadt liegt am Rand der Kölner Bucht, und die quartären Sedimente unter der Oberfläche sind oft locker gelagerte Sande und Schluffe. Diese Böden sehen auf den ersten Blick tragfähig aus. Doch unter dynamischer Last, etwa durch ein Erdbeben oder starke Erschütterungen aus dem nahen Braunkohletagebau, kann sich das Porenwasser schlagartig aufbauen. Der Boden verliert dann seine Scherfestigkeit komplett. Genau das ist Bodenverflüssigung. Unsere Bodenverflüssigungsanalyse klärt, ob Ihr Grundstück in einer verflüssigungsgefährdeten Zone liegt. Dazu kombinieren wir vor-Ort-Sondierungen mit SPT-Bohrungen und, wenn die Tiefenlage es erfordert, dem CPT-Versuch. Nur so erhalten Sie ein belastbares Bild des Untergrunds.
Verflüssigung ist kein Phänomen, das nur in Kalifornien oder Japan auftritt. Die Niederrheinische Bucht ist seismisch aktiv, und die sandigen Böden in Mönchengladbach sind bei hohem Grundwasserstand besonders gefährdet.
Vorgehen und Leistungsumfang
Mönchengladbach hat eine bewegte Baugeschichte. Die Textilindustrie hat im 19. Jahrhundert das Stadtbild geprägt, später kamen weitläufige Wohngebiete auf ehemaligen Ackerflächen hinzu. Diese historische Entwicklung führte dazu, dass viele Grundstücke auf anthropogen veränderten Böden stehen: Verfüllungen, Aufschüttungen, alte Kiesgruben. Solche inhomogenen Untergründe sind besonders anfällig für Setzungsdifferenziale bei Verflüssigungsereignissen. Unsere Analyse geht deshalb weit über eine einfache Klassifizierung hinaus. Wir ermitteln die Korngrößenverteilung im Labor gemäß DIN 18123 und bestimmen die Konsistenzgrenzen der feinkörnigen Anteile über die

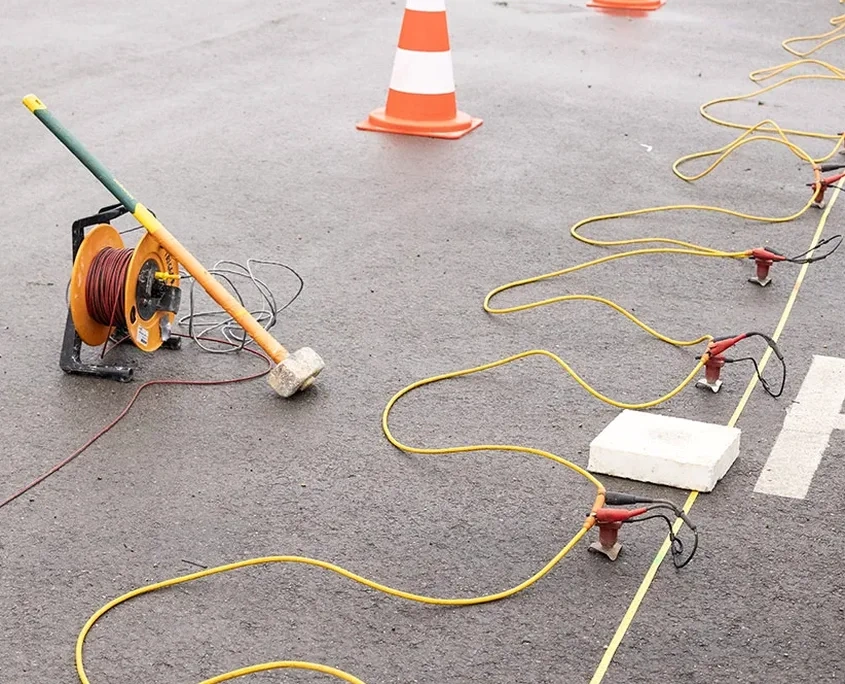

Atterberg-Grenzen. Nur mit diesen Kennwerten lässt sich das Verflüssigungspotenzial nach den Kriterien von Seed und Idriss zuverlässig bewerten. Zusätzlich führen wir, wo sinnvoll, seismische Feldmessungen mit
MASW durch, um die Scherwellengeschwindigkeit der Schichten direkt zu messen. Dieser Parameter ist entscheidend für die Berechnung der zyklischen Schubspannungen, die im Erdbebenfall auf den Boden einwirken.
Örtliche Baugrundfaktoren
Mit rund 260.000 Einwohnern ist Mönchengladbach eine Großstadt, in der viel gebaut wird – oft in Gebieten, die geotechnisch nicht unproblematisch sind. Die Stadt liegt in der Erdbebenzone 1 nach DIN EN 1998-1/NA, mit einer maximalen Bodenbeschleunigung von 0,4 m/s². Das klingt niedrig, ist aber in Kombination mit locker gelagerten, wassergesättigten Sanden nicht zu unterschätzen. Die Niers und ihre Nebenarme haben in den letzten Jahrtausenden mächtige Sedimentpakete abgelagert, die bei einem Bemessungserdbeben in wenigen Sekunden ihre Tragfähigkeit verlieren können. Wir haben solche Fälle in Rheinnähe mehrfach dokumentiert. Ein verflüssigter Boden verhält sich wie eine schwere Flüssigkeit: Fundamente sinken ein, Kellerwände werden eingedrückt, Leitungen reißen ab. Unser Team erstellt für Sie eine standortspezifische Risikoanalyse, die genau dieses Szenario durchrechnet. So können Sie entweder den Baugrund durch Rüttelverdichtung oder Schottersäulen verbessern oder die Gründung anpassen, bevor der Schaden entsteht.
Häufige Fragen
Ab wann ist eine Bodenverflüssigungsanalyse in Mönchengladbach Pflicht?
Eine Verflüssigungsanalyse ist immer dann erforderlich, wenn der Baugrund aus locker gelagerten, wassergesättigten Sanden oder Schluffen besteht und das Bauwerk in die Erdbebenzone 1 fällt. Die DIN EN 1998-5 schreibt dies für Bauwerke der Bedeutungskategorien III und IV (z.B. Schulen, Krankenhäuser, große Wohnanlagen) zwingend vor. Der Geologische Dienst NRW stellt Karten bereit, die eine erste Gefährdungseinschätzung erlauben.
Was kostet eine Verflüssigungsanalyse für ein Einfamilienhaus in Mönchengladbach?
Für ein typisches Einfamilienhaus-Projekt in Mönchengladbach liegen die Kosten je nach Umfang der Felduntersuchungen zwischen €2.020 und €3.720. Der Preis hängt stark von der Anzahl der Sondierungen und den erforderlichen Laborversuchen ab. Eine reine Schreibtischstudie nach Aktenlage ist günstiger, bietet aber weniger Sicherheit.
Kann man Bodenverflüssigung auch nachträglich verhindern?
Ja, das ist möglich. Wenn die Analyse ein hohes Verflüssigungspotenzial zeigt, kann der Baugrund durch Tiefenverdichtung (Rütteldruckverdichtung oder Rüttelstopfverdichtung mit Schottersäulen) verbessert werden. Diese Verfahren erhöhen die Lagerungsdichte so weit, dass der Porenwasserüberdruck im Erdbebenfall nicht mehr kritisch wird. Alternativ kann eine Pfahlgründung die Lasten in tiefere, nicht verflüssigungsgefährdete Schichten ableiten.
Wie lange dauert eine vollständige Verflüssigungsanalyse?
Von der Beauftragung bis zum finalen Bericht rechnen Sie bitte mit drei bis vier Wochen. Die Feldarbeiten (Sondierungen) nehmen in der Regel einen Tag in Anspruch. Danach folgen die Laborversuche und die numerische Auswertung. Wenn das Projekt besonders eilig ist, bieten wir eine Expressbearbeitung an.
