In Mönchengladbach beobachten wir regelmäßig, dass die seismische Gefährdung der Niederrheinischen Bucht von Bauherren unterschätzt wird, obwohl die DIN EN 1998-1 in Verbindung mit dem Nationalen Anhang DIN EN 1998-1/NA für das Erdbebengebiet 1 klare Berechnungsvorgaben macht. Gerade bei weichen bindigen Böden, wie sie im Stadtgebiet entlang der Niers vorkommen, können seismische Wellen amplifiziert werden und zu unerwarteten Setzungen führen. Eine sauber durchgeführte Erdbebenisolationsbemessung ist hier nicht nur eine normativ geforderte Nachweisführung, sondern eine wirtschaftlich sinnvolle Investition in die Betriebssicherheit des gesamten Tragwerks. Unser Team aus Geotechnikern und Tragwerksplanern entwickelt für Projekte in Mönchengladbach standortspezifische Isolationskonzepte, die das dynamische Verhalten des Baugrunds präzise abbilden, bevor die ersten Kubikmeter Beton fließen. Ergänzend zur seismischen Analyse setzen wir die seismische Mikrozonierung ein, um lokale Verstärkungseffekte im Stadtgebiet zu quantifizieren.
Eine wirtschaftliche Erdbebenisolationsbemessung beginnt mit dem Verständnis, dass nicht die Beschleunigung, sondern die spektrale Verschiebung und die Baugrund-Bauwerk-Interaktion das eigentliche Bemessungsproblem in Mönchengladbach darstellen.
Vorgehen und Leistungsumfang

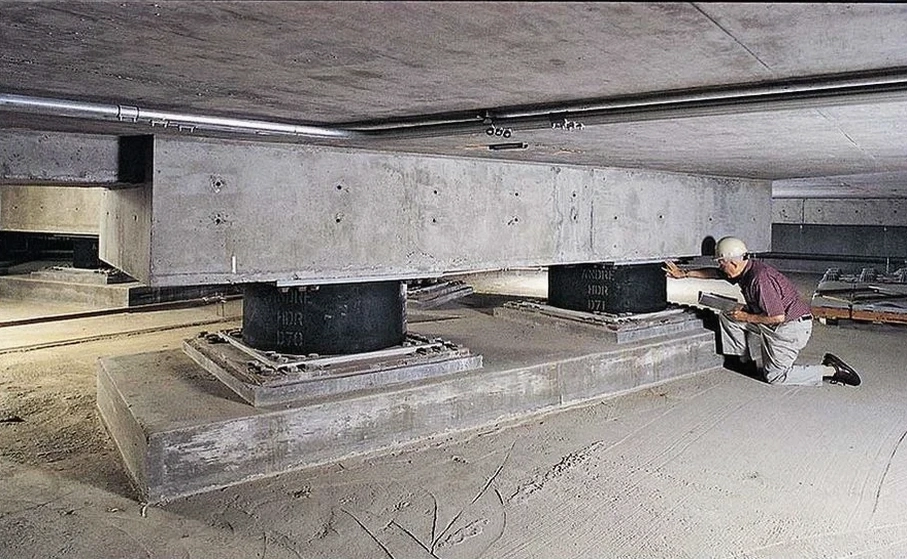

Die rund 260.000 Einwohner zählende Stadt Mönchengladbach liegt in einer Region, die nach der Karte der Erdbebenzonen des Landes NRW der Zone 1 mit einer Bemessungsbodenbeschleunigung von 0,4 m/s² zugeordnet wird, was für Standardbauten oft als unkritisch gilt. Allerdings zeigt die geologische Untergrundsituation mit mächtigen quartären Lockergesteinsfüllungen über tertiären Sanden, dass bei Bauwerken der Bedeutungskategorie III und IV eine detaillierte Erdbebenisolationsbemessung zwingend erforderlich wird. Wir modellieren das nichtlineare Materialverhalten der unterlagernden Schichten und dimensionieren Elastomerlager oder Gleitpendellager so, dass die Eigenperiode des Bauwerks gezielt verschoben und die einwirkende seismische Energie dissipiert wird. Für eine vollständige Charakterisierung des Baugrunds greifen wir parallel auf die Sondierung mit schwerer Rammsonde zurück, um den Lagerungsdichteprofil in den Sandhorizonten zuverlässig zu bestimmen.
Örtliche Baugrundfaktoren
Die Inversionswetterlagen, die im Winterhalbjahr in der Mönchengladbacher Senke auftreten, sind zwar für den Menschen spürbar, aber für die Erdbebenisolationsbemessung spielen andere saisonale Effekte eine bedeutendere Rolle. Die ausgeprägten Grundwasserschwankungen in den quartären Kiesen der Niersniederung, die zwischen Februar und April oft nur 1,5 Meter unter Geländeoberkante anstehen, verändern die dynamische Steifigkeit des Baugrunds drastisch. Eine Isolationsberechnung, die mit trockenen Bodenkennwerten durchgeführt wird, liefert unrealistische Eigenfrequenzen und kann im Erdbebenfall zu einem Aufschaukeln des Bauwerks führen, weil die Dämpfung überschätzt wurde. Wir simulieren daher stets den wassergesättigten Zustand als ungünstigsten Lastfall, um sicherzustellen, dass die gewählte Erdbebenisolationsbemessung auch bei hohem Porenwasserüberdruck ihre volle Wirksamkeit behält und die Verflüssigungsneigung der Feinsande nicht unterschätzt wird.
Normativer Rahmen
DIN EN 1998-1:2010-12 (Eurocode 8: Auslegung von Bauwerken gegen Erdbeben, Teil 1), DIN EN 1998-1/NA:2011-01 (Nationaler Anhang zu EC8), DIN EN 1998-5:2010-12 (Gründungen, Stützbauwerke und geotechnische Aspekte), DIN EN 15129:2018-12 (Erdbebenvorrichtungen), DIN 4149:2005-04 (zurückgezogen, aber für Bestandsnachweise relevant)
Häufige Fragen
Ist eine Erdbebenisolationsbemessung für ein Wohnhaus in Mönchengladbach überhaupt nötig?
Für normale Wohngebäude der Bedeutungskategorie II in Erdbebenzone 1 schreibt die Norm in der Regel keine Erdbebenisolationsbemessung vor, sofern die konstruktiven Regeln für Duktilität eingehalten werden. Wir empfehlen jedoch eine rechnerische Überprüfung, sobald der Baugrund organische Weichschichten oder eine hohe Grundwasserempfindlichkeit aufweist, was im Niersbereich häufig der Fall ist.
Mit welchen Kosten muss ich für eine vollständige Isolationsbemessung rechnen?
Für eine standortspezifische Erdbebenisolationsbemessung in Mönchengladbach, inklusive Modalanalyse und nichtlinearer Zeitverlaufsberechnung, bewegt sich das Honorar je nach Komplexität und Bauwerksgröße in einem Rahmen zwischen 3.740 und 7.840 Euro.
Welche Isolator-Typen kommen für ein Bürogebäude in Mönchengladbach infrage?
In Mönchengladbach setzen wir aufgrund der moderaten seismischen Anregung und der tiefen Lockergesteinsprofile bevorzugt auf hochdämpfende Elastomerlager (HDRB) oder Gleitpendellager mit niedriger Reibung. Beide Systeme lassen sich gut an die spektralen Beschleunigungswerte der Zone 1 anpassen und bieten eine zuverlässige Rezentrierung nach dem Beben.
Wie gehen Sie mit der Unsicherheit der Baugrundkennwerte bei der dynamischen Berechnung um?
Wir führen eine Sensitivitätsanalyse durch, bei der die Scherwellengeschwindigkeit v_s und die Dämpfung D des Bodens im realistischen Schwankungsbereich variiert werden. Die Bemessung erfolgt dann auf der einhüllenden Antwortkurve, sodass das Isolationssystem auch bei abweichenden Baugrundverhältnissen, wie sie in den heterogenen Terrassensedimenten von Mönchengladbach vorkommen, funktionsfähig bleibt.
