Ein Ingenieurbüro hatte in Rheydt eine Baugrube für ein sechsgeschossiges Wohnhaus ausgehoben, und beim ersten Blick auf die freigelegten Quartärprofile fiel auf, dass die Terrassenkiese in knapp sechs Metern Tiefe völlig anders lagerten als im Bodengutachten von 2018 angenommen. Das Labor erhielt den Auftrag, die Lagerungsdichte mit einem SPT zu verifizieren, weil sich die Schlagzahlen auf den letzten zwei Metern fast halbiert hatten. So läuft das im Mönchengladbacher Baugrund: Du kannst noch so gute Vorerkundungen haben, aber die Wechselfolge aus sandigem Kies, umgelagertem Lösslehm und vereinzelten Torflinsen im Niederungsbereich der Niers zwingt dich, punktuell mit schwerem Gerät nachzufassen. Der SPT liefert dann belastbare N-Werte, die direkt in die Setzungsberechnung einfließen.
Die Schlagzahlen im SPT sind keine Absolutgröße, sondern ein Index: Erst mit der Kalibrierung auf die lokale Mönchengladbacher Geologie wird daraus ein belastbarer Bemessungskennwert.
Vorgehen und Leistungsumfang

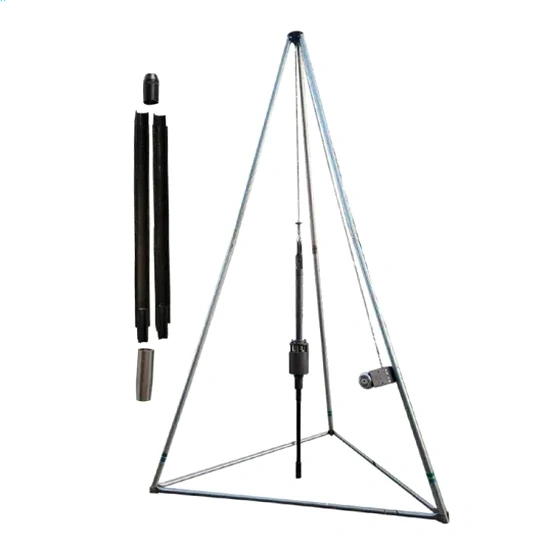

Die Terrassenkiese des Rheins prägen weite Teile von Mönchengladbach, aber in den östlichen Stadtteilen nahe der Niersaue trifft man auf holozäne Auelehme mit organischen Beimengungen, die beim Rammen oft ein trügerisch weiches Verhalten zeigen. Unsere SPT-Bohrung folgt strikt der DIN EN ISO 22476-3:2005 – das bedeutet, wir dokumentieren nicht nur die Schlagzahlen für 30 cm Eindringung, sondern erfassen auch das Rammverhalten in den ersten 15 cm (Sitzstrecke), weil gerade in bindigen Zwischenschichten die Verhältniswerte zwischen Sitzstrecke und Hauptstrecke viel über die Konsistenz verraten. Für Projekte, die zusätzlich eine kontinuierliche Spitzendrucksonde erfordern, kombinieren wir den SPT mit dem
CPT-Versuch, was eine lückenlose Schichtansprache ohne Probenentnahme erlaubt. Und wenn im späteren Bauablauf die Gründungsplatte dimensioniert wird, fließen die Schlagzahlen gemeinsam mit den Ergebnissen des
Plattendruckversuchs in den Verformungsmodul der Bodengruppe ein – das ist der Weg, den die meisten Tragwerksplaner hier im Raum bevorzugen.
Örtliche Baugrundfaktoren
Mönchengladbach liegt nicht in der höchsten Erdbebenzone Deutschlands, aber die wirkliche Gefahr im Baugrund kommt hier von den Schwemmlöss-Bändern, die sich als dünne, wasserführende Schlufflagen zwischen die Kiespakete legen. Wenn Sie im Winter bohren und der Grundwasserspiegel nach ergiebigen Niederschlägen in der Niersniederung um einen halben Meter ansteigt, kann ein unkorrigierter SPT-Wert in diesen Lagen plötzlich eine viel geringere Lagerungsdichte vortäuschen, als tatsächlich vorhanden ist. Genau deshalb protokollieren wir nicht nur die Schlagzahl, sondern auch den Wasserstand vor und nach jedem Bohrloch und gleichen das mit den langjährigen Messdaten der Unteren Wasserbehörde ab. Wird das ignoriert, dimensioniert man am Ende die Pfahlgründung für ein Industriegebäude in Güdderath auf einen zu schwachen Spitzenwiderstand – und das wird teuer, sobald die Setzungsdifferenzen sichtbar werden.
Normativer Rahmen
DIN EN ISO 22476-3:2005 – Geotechnische Erkundung und Untersuchung; Felduntersuchungen, Teil 3: Standard Penetration Test, DIN EN 1997-2 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, Teil 2: Erkundung und Untersuchung des Baugrunds, DIN 4020 – Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN ISO 14688 – Benennung, Beschreibung und Klassifizierung von Boden, DGGT-Empfehlung Nr. 6 – Anwendung des Standard Penetration Test im Lockergestein
Häufige Fragen
Was kostet eine SPT-Bohrung in Mönchengladbach?
Für eine SPT-Bohrung im Stadtgebiet Mönchengladbach, inklusive Bohrgerät, Gestänge, Protokollierung der Schlagzahlen, Wasserstandsmessung und Kurzbericht, liegt der Kostenrahmen üblicherweise zwischen €460 und €620 pro Aufschluss, abhängig von Bohrtiefe und Zugänglichkeit des Bohrpunktes.
Ab welcher Tiefe lohnt sich ein SPT gegenüber einer schweren Rammsondierung (DPH) in Mönchengladbach?
Sobald Sie in den Terrassenkiesen auf Gerölllagen mit Steinen über 60 mm Durchmesser stoßen, verliert die DPH an Aussagekraft, weil die Spitzensonde blockieren kann. Der SPT mit Hohlbohrschnecke bohrt solche Hindernisse durch und misst dann im verrohrten Loch – das ist ab etwa 8 bis 10 m Tiefe in den Mönchengladbacher Quartärprofilen oft die wirtschaftlichere Wahl.
Korrigiert ihr die Schlagzahlen auf N60?
Ja, wir korrigieren die rohen Schlagzahlen NSPT nach DIN EN 1997-2 auf N60, indem wir die tatsächliche Energieabgabe des Rammbären mit einem am Gestänge montierten Messsystem erfassen. Zusätzlich rechnen wir den Überlagerungsdruck-Einfluss heraus, sodass Sie N1,60-Werte für die Setzungsberechnung und die Beurteilung der Verflüssigungsgefahr erhalten.
Welche Bodenklassen nach DIN 18300 können mit dem SPT aufgeschlossen werden?
Der SPT eignet sich für die Bodenklassen 3 bis 5 (leicht bis schwer lösbare Böden) und eingeschränkt für Klasse 6 (Fels mit Verwitterungsgrad). In den Mönchengladbacher Kiesen und Sanden bewegen wir uns meist in Klasse 3 und 4; sobald wir auf stark verkittete Tertiärsande oder Tonsteinbänke stoßen, setzen wir die Kernbohrung als ergänzendes Verfahren ein.
Wie viele SPT-Aufschlüsse brauche ich für ein Einfamilienhaus in Mönchengladbach?
Nach DIN 4020 reichen für ein Einfamilienhaus in der Regel zwei bis drei SPT-Bohrungen, wenn das Baufeld homogen ist. In Mönchengladbach empfehlen wir bei Grundstücken mit Altbebauung oder Lage im Auenbereich mindestens drei Bohrungen, weil wir hier oft anthropogene Auffüllungen oder Torflinsen antreffen, die die Gründungsempfehlung stark beeinflussen.
